多屏显示

本指南：在同一应用中多块屏幕展示地图，支持 多个 TnMapView 或 TnClusterMapView 两种实现方式。

功能介绍

多屏显示指在同一套导航应用中，于中控屏、副屏、仪表盘等多个区域同时展示地图。SDK 提供两种常见实现路径，可按 HMI 形态与能力需求选型：

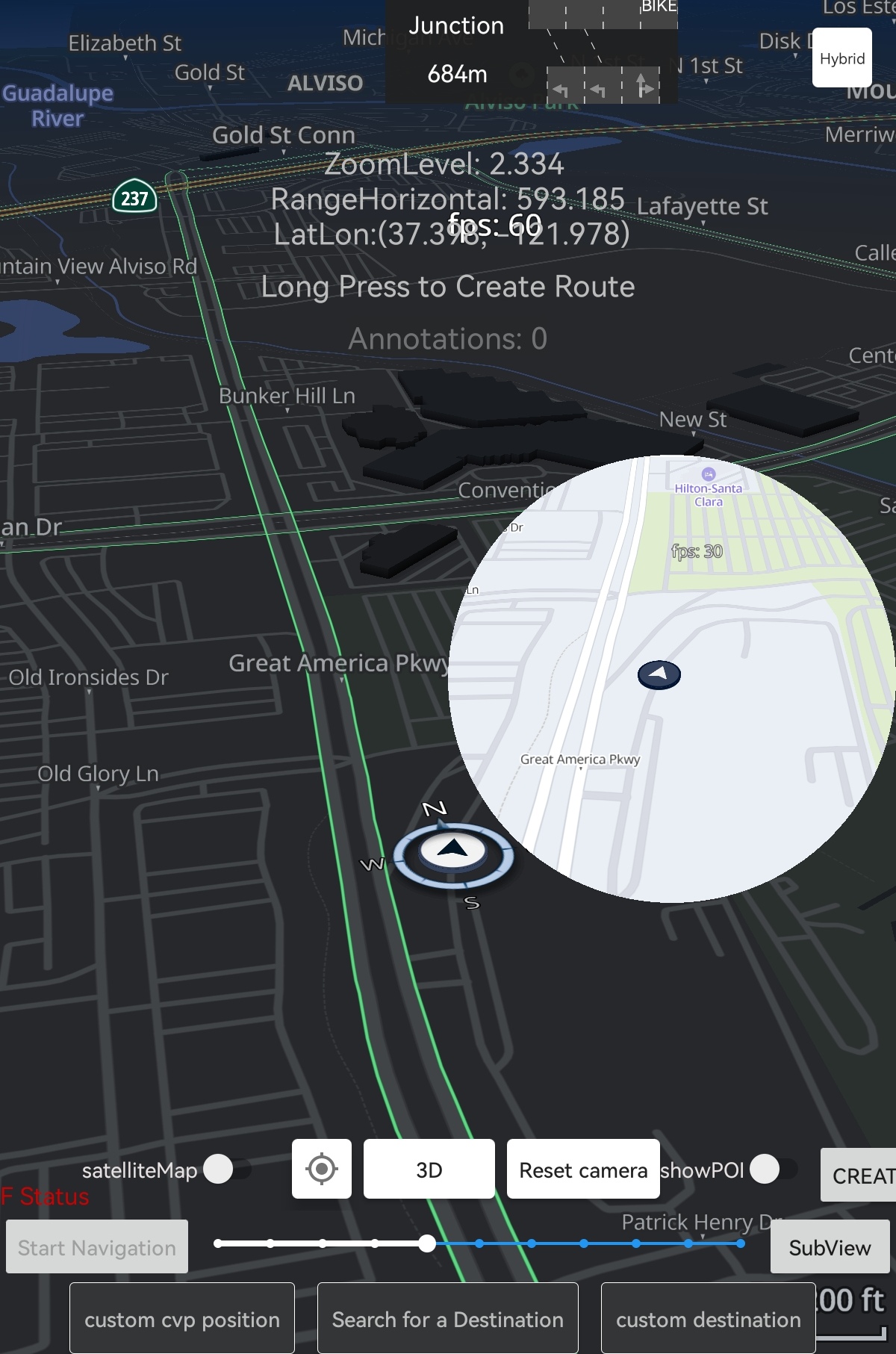

效果示意：

方案	实现类	典型场景
多个 MapView	多个 TnMapView	多块标准 Android 屏、分屏/画中画、需完整 MapView 能力（内置手势等）
Cluster 副屏	TnClusterMapView	仪表盘、外接 Surface（TextureView / SurfaceView）、与中控分离渲染

路口放大图使用独立的 TnIntersectionView，见 路口放大图。

导航应用（示例）
├── 方案 A：主屏 TnMapView + 副屏 TnMapView     → 各自 MapViewInitConfig
└── 方案 B：主屏 TnMapView + 仪表盘 TnClusterMapView → ClusterMapViewParams + Surface
         ↓
共享：定位、算路、导航状态 → 分别更新各实例 Controller（SDK 不自动同步）

方案选型

项	多个 TnMapView	TnClusterMapView
布局方式	XML 嵌入 <com.telenav.map.views.TnMapView>	代码创建 + 外接 Surface
初始化	MapViewInitConfig（见 快速开始）	ClusterMapViewParams
Surface 生命周期	View 系统自动管理	须手动 转发 onSurfaceCreated/Changed/Destroyed
控制器 API	getCameraController() 等	cameraController() 等
手势	setActiveGestures、内置触摸监听	gestureProvider() / ClusterMapViewGestureBinder

说明：多屏并不要求副屏一定使用 TnClusterMapView。若副屏同样是常规 Android View 布局，直接使用第二个 TnMapView 即可，集成方式与主屏相同。

---

方案一：多个 TnMapView

在布局中放置 多个 TnMapView，每个实例独立 initialize，即可实现多屏地图。适用于双屏导航、主屏+预览小窗、多 Fragment 各带地图等场景。

布局示例：

<LinearLayout ...>
    <com.telenav.map.views.TnMapView
        android:id="@+id/main_map_view"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1" />
    <com.telenav.map.views.TnMapView
        android:id="@+id/secondary_map_view"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1" />
</LinearLayout>

初始化要点：

• 每个 TnMapView 单独调用 initialize(MapViewInitConfig)，可在 viewOptions.stylePath 中为副屏指定不同 TSS（如 styles/cluster/newstyle.tss）。
• 各自在 onReady 中配置相机、CVP、路线等；API 与单屏一致，详见 快速开始 及各专题文档。
• 导航回调中须 分别 更新每个实例（见 多实例数据同步）。

private lateinit var mainMapView: TnMapView
private lateinit var secondaryMapView: TnMapView

override fun onViewCreated(view: View, savedInstanceState: Bundle?) {
    mainMapView = view.findViewById(R.id.main_map_view)
    secondaryMapView = view.findViewById(R.id.secondary_map_view)

    mainMapView.initialize(buildMapConfig(stylePath = "styles/default/newstyle.tss") {
        onMainMapReady(mainMapView)
    })
    secondaryMapView.initialize(buildMapConfig(stylePath = "styles/cluster/newstyle.tss") {
        onSecondaryMapReady(secondaryMapView)
    })
}

fun onLocationUpdated(location: Location) {
    mainMapView.getVehicleController()?.setLocation(location)
    secondaryMapView.getVehicleController()?.setLocation(location)
}

---

方案二：TnClusterMapView

当副屏通过 TextureView / SurfaceView 提供渲染表面（常见于仪表盘、嵌入式 Secondary Display）时，使用 TnClusterMapView 绑定外接 Surface，无需在布局中嵌入完整 TnMapView。

核心接口一览

分类	方法	说明
初始化	initialize(ClusterMapViewParams)	Surface 可用后调用
生命周期	onSurfaceCreated/Changed/Destroyed	Surface 事件转发
生命周期	onResume/onPause/onDestroy	对齐 Activity
控制器	cameraController() 等	onReady 之后可用
手势	gestureProvider()	触摸 / 原始手势
其他	setFPS(fps)	帧率，默认 30
其他	isFinishedLoading(mask)	特性加载状态

---

接口详细说明

1. initialize — 初始化 Cluster 地图

fun initialize(params: ClusterMapViewParams)

参数	类型	默认	说明
context	Context	必填	建议 applicationContext
surface	Surface	必填	渲染目标；来自 TextureView（Surface(SurfaceTexture)）或 SurfaceView（holder.surface）
width / height	Int	0	逻辑尺寸（像素）
density	Float	0f	屏幕密度
defaultLocation	LatLon	—	初始中心
createCVP	Boolean	true	是否创建默认车辆图标
zoomLevel	Float	5f	初始缩放
readyListener	MapViewReadyListener<ClusterMapView?>	空实现	就绪回调
autoZoomLevel	AutoZoomLevel	DEFAULT	自动缩放幅度
viewOptions	ViewOptions?	null	样式、日/夜等；副屏常用 styles/cluster/newstyle.tss

初始化顺序：initialize(params) → onSurfaceCreated() → onReady 回调中配置 Controller。

---

2. Surface 来源与生命周期

ClusterMapViewParams.surface 可使用任意有效的 Android Surface，常见两种来源：

来源	获取方式	说明
TextureView	Surface(surfaceTexture)	灵活叠层、支持动画与透明度；可与 ClusterMapViewGestureBinder 绑定手势
SurfaceView	surfaceView.holder.surface	独立 Surface 层，性能稳定；通过 SurfaceHolder.Callback 管理生命周期

无论哪种 View，都须将 SurfaceHolder / SurfaceTexture 的创建、变更、销毁事件 转发 给 TnClusterMapView 对应方法，并配合 Activity 的 onResume / onPause / onDestroy。

方法	调用时机
onSurfaceCreated()	Surface 首次可用
onSurfaceChanged(width, height)	尺寸变化
onSurfaceChanged(surface, w, h)	Surface 对象与尺寸均变化
onSurfaceDestroyed()	Surface 销毁
onResume() / onPause() / onDestroy()	对齐 Activity 生命周期

TextureView 时序：

onSurfaceTextureAvailable
  → Surface(texture) → initialize(params) → onSurfaceCreated() → onReady
onSurfaceTextureSizeChanged → onSurfaceChanged(w, h)
onSurfaceTextureDestroyed → onSurfaceDestroyed() → onDestroy()

SurfaceView 时序：

surfaceCreated
  → initialize(params)（surface = holder.surface）→ onSurfaceCreated() → onReady
surfaceChanged → onSurfaceChanged(w, h)
surfaceDestroyed → onSurfaceDestroyed() → onDestroy()

---

3. 手势（MapGestureProvider）

方法	适用平台	说明
motionEventGesture().onTouchEvent(event)	Android 触摸屏	转发 MotionEvent

TextureView：可使用 ClusterMapViewGestureBinder 自动转发触摸：

ClusterMapViewGestureBinder.bind(textureView, clusterMapView)
// 销毁时
ClusterMapViewGestureBinder.unbind(textureView)

SurfaceView：在 View 的 onTouchEvent 或 setOnTouchListener 中手动转发：

surfaceView.setOnTouchListener { _, event ->
    clusterMapView?.gestureProvider()?.motionEventGesture()?.onTouchEvent(event)
    true
}

TnClusterMapView 同时支持 setOnAnnotationTouchListener、setOnRouteTouchListener 等，用法同 触摸与手势。

---

多实例数据同步

无论采用 多个 TnMapView 还是 TnMapView + TnClusterMapView，SDK 不会 自动跨屏同步车辆位置、路线与图层状态，须在业务层统一广播：

fun updateAllScreens(location: Location) {
    mainMapView.getVehicleController()?.setLocation(location)
    secondaryMapView.getVehicleController()?.setLocation(location)  // 方案一
    clusterMapView?.vehicleController()?.setLocation(location)       // 方案二
}

路线、标注、特性开关、updateRouteProgress 等同理，在导航或定位回调中分别调用各实例对应 Controller。

---

集成示例（TnClusterMapView）

TextureView

class ClusterMapHelper(
    private val textureView: TextureView,
    private val context: Context
) {
    private var clusterMapView: TnClusterMapView? = null
    private var clusterSurface: Surface? = null

    fun start(initial: LatLon) {
        textureView.surfaceTextureListener = object : TextureView.SurfaceTextureListener {
            override fun onSurfaceTextureAvailable(st: SurfaceTexture, width: Int, height: Int) {
                clusterSurface = Surface(st)
                clusterMapView = TnClusterMapView().apply {
                    initialize(
                        ClusterMapViewParams(
                            context = context.applicationContext,
                            surface = clusterSurface!!,
                            width = width,
                            height = height,
                            density = context.resources.displayMetrics.density,
                            defaultLocation = initial,
                            createCVP = true,
                            viewOptions = ViewOptions(
                                stylePath = "styles/cluster/newstyle.tss"
                            ),
                            readyListener = object : MapViewReadyListener<ClusterMapView?> {
                                override fun onReady(view: ClusterMapView?) {
                                    view ?: return
                                    view.cameraController()?.apply {
                                        renderMode = Camera.RenderMode.M3D
                                        enableFollowVehicleMode(
                                            Camera.FollowVehicleMode.HeadingUp,
                                            useAutoZoom = true
                                        )
                                    }
                                    view.featuresController().traffic().setEnabled()
                                }
                                override fun getReadyFeaturesMask() =
                                    ClusterMapView.eFeatureCategory_Vital
                            }
                        )
                    )
                    onSurfaceCreated()
                }
                ClusterMapViewGestureBinder.bind(textureView, clusterMapView!!)
            }

            override fun onSurfaceTextureSizeChanged(st: SurfaceTexture, w: Int, h: Int) {
                clusterMapView?.onSurfaceChanged(w, h)
            }

            override fun onSurfaceTextureDestroyed(st: SurfaceTexture): Boolean {
                ClusterMapViewGestureBinder.unbind(textureView)
                clusterMapView?.onSurfaceDestroyed()
                clusterSurface = null
                return true
            }

            override fun onSurfaceTextureUpdated(st: SurfaceTexture) {}
        }
    }

    fun onResume() { clusterMapView?.onResume() }
    fun onPause() { clusterMapView?.onPause() }
    fun onDestroy() {
        clusterMapView?.onDestroy()
        clusterMapView = null
    }

    fun updateVehicle(location: Location) {
        clusterMapView?.vehicleController()?.setLocation(location)
    }
}

SurfaceView

class ClusterSurfaceViewHelper(
    private val surfaceView: SurfaceView,
    private val context: Context
) {
    private var clusterMapView: TnClusterMapView? = null

    fun start(initial: LatLon) {
        surfaceView.holder.addCallback(object : SurfaceHolder.Callback {
            override fun surfaceCreated(holder: SurfaceHolder) {
                if (clusterMapView == null) {
                    clusterMapView = TnClusterMapView().apply {
                        initialize(
                            ClusterMapViewParams(
                                context = context.applicationContext,
                                surface = holder.surface,
                                width = surfaceView.width,
                                height = surfaceView.height,
                                density = context.resources.displayMetrics.density,
                                defaultLocation = initial,
                                viewOptions = ViewOptions(
                                    stylePath = "styles/cluster/newstyle.tss"
                                )
                            )
                        )
                    }
                }
                clusterMapView?.onSurfaceCreated()
            }

            override fun surfaceChanged(holder: SurfaceHolder, format: Int, w: Int, h: Int) {
                clusterMapView?.onSurfaceChanged(w, h)
            }

            override fun surfaceDestroyed(holder: SurfaceHolder) {
                clusterMapView?.onSurfaceDestroyed()
            }
        })

        surfaceView.setOnTouchListener { _, event ->
            clusterMapView?.gestureProvider()?.motionEventGesture()?.onTouchEvent(event)
            true
        }
    }

    fun onResume() { clusterMapView?.onResume() }
    fun onPause() { clusterMapView?.onPause() }
    fun onDestroy() {
        clusterMapView?.onDestroy()
        clusterMapView = null
    }
}

---

注意事项

通用（含多个 TnMapView）

1. 每个 TnMapView / TnClusterMapView 均为 独立实例，数据与 Controller 须分别更新。
2. 各屏可使用不同 stylePath，见 地图配色方案。
3. Controller 须在对应实例 onReady 之后访问。

TnClusterMapView 专用

1. 初始化顺序：先 initialize，再 onSurfaceCreated()；销毁时先 onSurfaceDestroyed()，最后 onDestroy()。
2. Surface 来源：TextureView 与 SurfaceView 二选一，生命周期回调须与所用 View 一致。
