本指南：在地图上绘制 折线（Polyline）、多边形（Polygon） 与 纹理四边形（TexturedQuad） 等矢量叠加，并通过 TSS 动态变量调整样式。

功能介绍

ShapesController 与 Shape 用于在地图上绘制 API 馈送的矢量叠加（API-fed shapes）：折线、多边形、纹理四边形。常见用法：

  • 续航圈 / 等时圈：用 Polygon 表达 EV 续航范围、配合 TSS 动态调整颜色和透明度。
  • 轨迹回放 / 自定义路径：用 Polyline 绘制非导航类的轨迹线。
  • 地理围栏 / 兴趣区域：用 Polygon 高亮特定区域，配合手势事件交互。
  • 路面贴图 / 自定义图块：用 TexturedQuad 在地理坐标上贴一张图片（如停车位平面图、AR 标记）。

样式可在 TSS 中以 $variable 方式定义，运行时通过 ShapesController.setViewValue 动态修改。

获取入口：

1
val shapesController = mapView.getShapesController() ?: return

核心接口一览

分类 接口 / 类 说明
形状定义 Shape(type, attributes, coordinates) 单个形状（折线 / 多边形 / 纹理四边形）
形状定义 Shape.Type 形状类型枚举
形状定义 Attributes.Builder 形状样式（颜色、线宽、纹理、TSS 变量等）
形状定义 Shape.Collection.Builder 把多个相关形状组合成一组提交
形状管理 ShapesController.add(collection) 添加形状集合
形状管理 ShapesController.remove(collectionId) 移除形状集合
样式调整 ShapesController.setAlphaValue(collectionId, alpha) 调整集合透明度
样式调整 ShapesController.setViewValue(name, value) 动态写入 TSS 变量（Float / String / @ColorInt）

接口详细说明

1. Shape.Type — 三种叠加类型

值 适用场景 关键属性
Polyline 折线 / 轨迹 / 自定义路径 lineWidth、color、patterned
Polygon 多边形填充 / 等时圈 / 地理围栏 color（填充色）、TSS 变量
TexturedQuad 纹理四边形 / 路面贴图 clientTexture 或 textureResourceName、textureResourceWidth/Height、stretchFactor

同一个 Shape.Collection 可包含不同类型形状；同一形状的 coordinates 按绘制顺序传入（Polygon 不需要首尾闭合，引擎会自动闭合）。

2. Attributes — 形状样式属性

Attributes 由 Attributes.Builder 构造，包含所有可配置的渲染参数：

Builder 方法 参数类型 默认值 适用类型 说明
setShapeStyle(name) String? null 全部 TSS 中定义的样式名（高级用法）
setColor(color) @ColorInt Int -1（白色） Polyline / Polygon 线条 / 填充颜色
setLineWidth(width) Float 1.0f Polyline 线宽（像素）
setPatterned(enable) Boolean false Polyline 是否使用虚线 / 纹理重复
setClientTexture(texture) ClientTexture? null TexturedQuad 来自 Bitmap / ByteArray 的运行时纹理
setTextureResourceName(name) String? null TexturedQuad TSS 中预定义的纹理资源名（与 setClientTexture 互斥）
setTextureResourceWidth(w) Int 0 TexturedQuad 纹理宽度
setTextureResourceHeight(h) Int 0 TexturedQuad 纹理高度
setStretchFactor(factor) Float 0f TexturedQuad / Polyline 纹理拉伸因子
setUseLinearTextureFiltering(use) Boolean false TexturedQuad true 启用线性过滤，false 使用最近邻
setFloat(key, value) String, Float — 全部 TSS 浮点变量（shape 级，区别于 setViewValue 的全局级）
setString(key, value) String, String — 全部 TSS 字符串变量
setColor(key, value) String, @ColorInt Int — 全部 TSS 颜色变量

3. 绘制 Polyline（折线）

适用于轨迹回放、车队历史路径、自定义参考线等场景。coordinates 是按顺序连接的折线点。

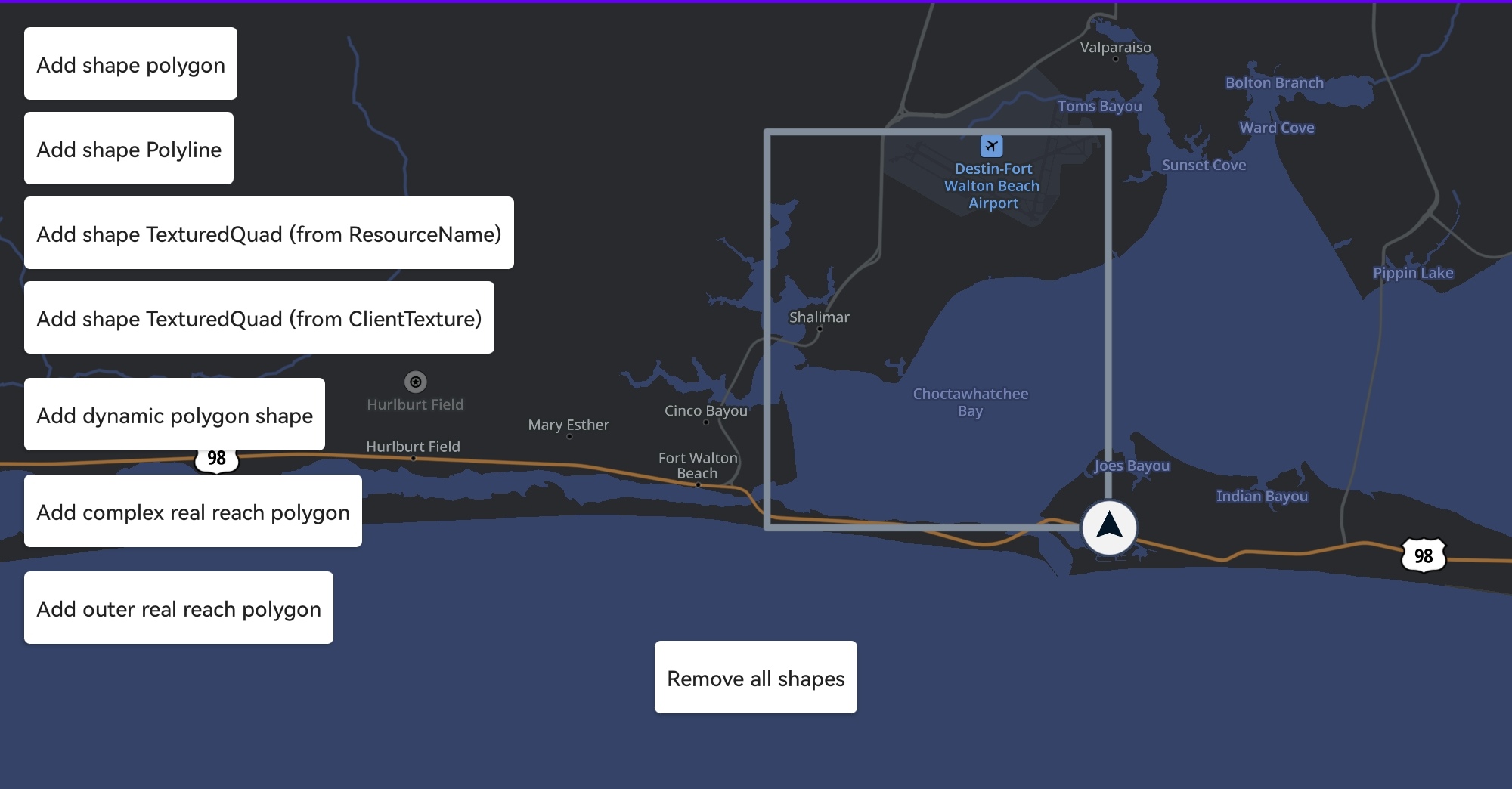

效果示意：

自定义折线叠加

1
2
3
4
5
fun Shape(
    type: Shape.Type.Polyline,
    attributes: Attributes,
    coordinates: List<LatLon>
)

参数 类型 说明
type Shape.Type.Polyline 折线类型
attributes Attributes 推荐至少配置 setColor 与 setLineWidth
coordinates List<LatLon> 折线顶点（按绘制顺序），至少 2 个

示例代码（绘制一条蓝色历史轨迹）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
val shapesController = mapView.getShapesController() ?: return

// 1) 折线顶点（轨迹采样点）
val trackPoints: List<LatLon> = listOf(
    LatLon(37.7749, -122.4194),
    LatLon(37.7755, -122.4180),
    LatLon(37.7762, -122.4165),
    LatLon(37.7771, -122.4150),
    LatLon(37.7784, -122.4138),
)

// 2) 样式属性：蓝色 6 像素粗
val attrs = Attributes.Builder()
    .setColor(Color.parseColor("#FF1E88E5"))
    .setLineWidth(6f)
    .build()

// 3) 构造 Shape
val polyline = Shape(
    type = Shape.Type.Polyline,
    attributes = attrs,
    coordinates = trackPoints,
)

// 4) 加入 Collection 并提交
val collection = Shape.Collection.Builder()
    .addShape(polyline)
    .build()

val polylineId: ShapesController.Id = shapesController.add(collection) ?: run {
    Log.w(TAG, "add polyline failed")
    return
}

// 5) 不需要时移除
// shapesController.remove(polylineId)

4. 绘制 Polygon（多边形）

适用于 EV 续航圈、等时圈、地理围栏等区域型可视化。首尾点无需重复，引擎会自动闭合。建议至少 3 个顶点。

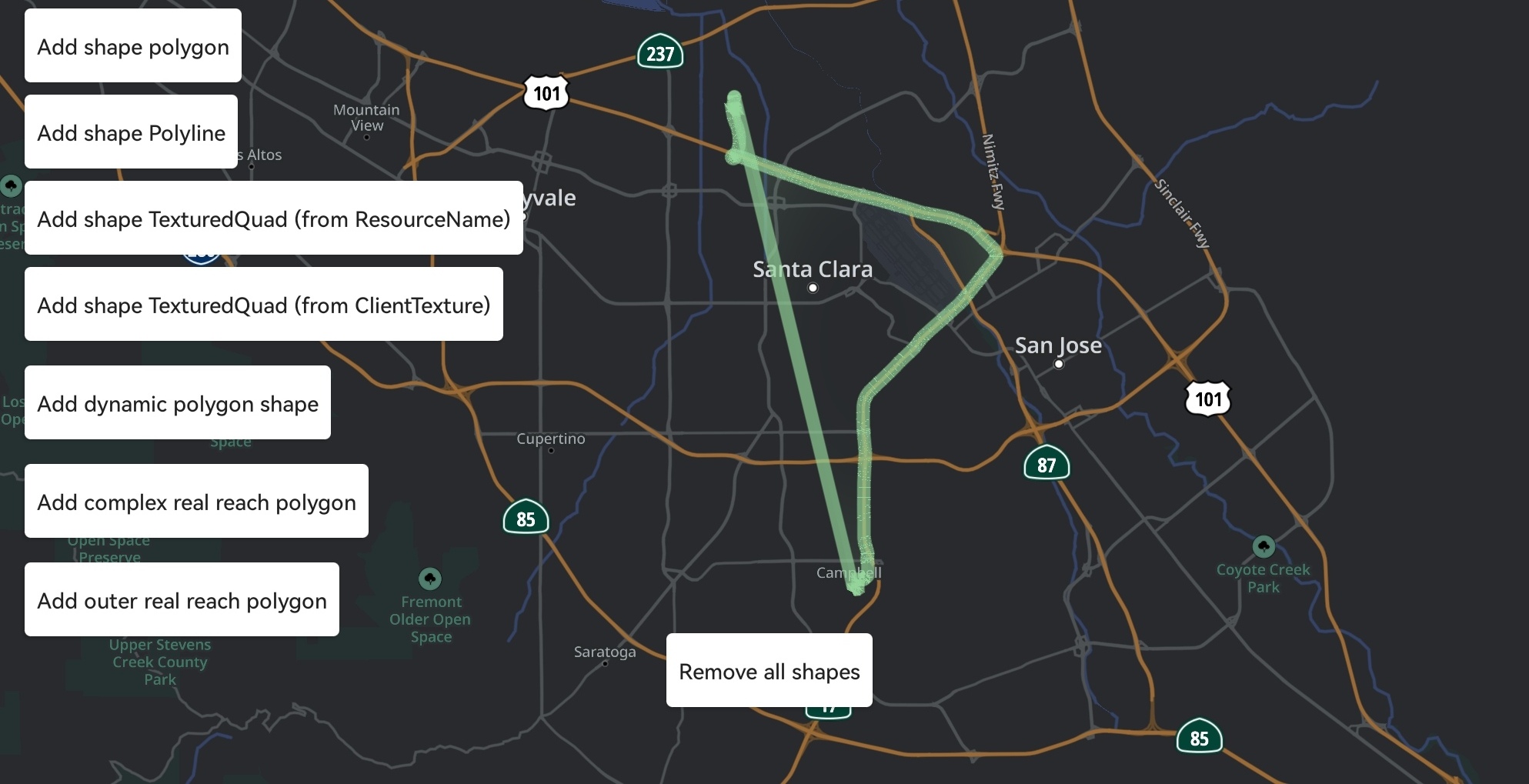

效果示意：

自定义多边形叠加

1
2
3
4
5
fun Shape(
    type: Shape.Type.Polygon,
    attributes: Attributes,
    coordinates: List<LatLon>
)

参数 类型 说明
type Shape.Type.Polygon 多边形类型
attributes Attributes 至少配置 setColor 作为填充色
coordinates List<LatLon> 多边形顶点（≥ 3 个），按顺时针或逆时针顺序传入

示例代码（EV 续航圈，配合 TSS 变量动态调色）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
val shapesController = mapView.getShapesController() ?: return

// 1) 根据剩余电量构造续航边界点
val rangePolygon: List<LatLon> = ev.computeRangePolygon(vehicleLocation, batteryPct)

// 2) 样式：半透明绿色填充
val attrs = Attributes.Builder()
    .setColor(Color.argb(0x66, 0x4C, 0xAF, 0x50))
    .build()

// 3) 构造并提交
val polygon = Shape(
    type = Shape.Type.Polygon,
    attributes = attrs,
    coordinates = rangePolygon,
)
val collection = Shape.Collection.Builder()
    .addShape(polygon)
    .build()
val rangeId = shapesController.add(collection) ?: return

// 4) 根据电量状态实时调整 TSS 变量（需 TSS 中已定义 $overlay-color / $overlay-opacity）
shapesController.setViewValue("overlay-color", Color.parseColor("#FF4CAF50"))
shapesController.setViewValue("overlay-opacity", 0.35f)

// 5) 调整整体透明度（不依赖 TSS 变量）
shapesController.setAlphaValue(rangeId, 0.6f)

多个多边形（如续航圈 + 警告圈）可放入同一 Shape.Collection 一起提交，便于一次性 remove 或 setAlphaValue。

5. 绘制 TexturedQuad（纹理四边形）

把一张图片（PNG / Bitmap）贴到地图的指定四边形区域上，例如：停车场平面图、AR 标记、自定义路面贴图等。coordinates 需提供 四个顶点（左上、右上、右下、左下，或顺序保持一致）。

1
2
3
4
5
fun Shape(
    type: Shape.Type.TexturedQuad,
    attributes: Attributes,
    coordinates: List<LatLon>
)

参数 类型 说明
type Shape.Type.TexturedQuad 纹理四边形
attributes Attributes 必须提供 setClientTexture 或 setTextureResourceName
coordinates List<LatLon> 四个顶点，按相同顺序传入（推荐：左上 → 右上 → 右下 → 左下）

示例代码（在停车场地理范围内贴一张平面图）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
val shapesController = mapView.getShapesController() ?: return

// 1) 加载 Bitmap 并封装为 ClientTexture（要求为 RGBA PNG）
val bitmap = BitmapFactory.decodeResource(resources, R.drawable.parking_floorplan)
val texture = ClientTexture(
    data = bitmap,
    width = bitmap.width,
    height = bitmap.height,
)

// 2) 四个角的地理坐标
val quad: List<LatLon> = listOf(
    LatLon(37.7790, -122.4200), // 左上
    LatLon(37.7790, -122.4180), // 右上
    LatLon(37.7775, -122.4180), // 右下
    LatLon(37.7775, -122.4200), // 左下
)

// 3) 样式：使用 ClientTexture，启用线性过滤让缩放更平滑
val attrs = Attributes.Builder()
    .setClientTexture(texture)
    .setUseLinearTextureFiltering(true)
    .setStretchFactor(1.0f)
    .build()

// 4) 提交
val quadShape = Shape(
    type = Shape.Type.TexturedQuad,
    attributes = attrs,
    coordinates = quad,
)
val collection = Shape.Collection.Builder()
    .addShape(quadShape)
    .build()
val quadId = shapesController.add(collection) ?: return

// 5) 控制透明度（如车辆进入区域时降低底图遮挡）
shapesController.setAlphaValue(quadId, 0.7f)

如果纹理已经预置在 TSS 中（如静态资源 parking_pattern），可改用 setTextureResourceName("parking_pattern") + setTextureResourceWidth / setTextureResourceHeight，而不必每次都传 ClientTexture。

6. ShapesController.add — 添加形状集合

1
2
3
fun add(
    collection: Shape.Collection
)
参数 类型 说明
collection Shape.Collection 一组要一起提交的形状；可包含不同 Type

示例代码（一次提交多种形状）：

1
2
3
4
5
6
7
val collection = Shape.Collection.Builder()
    .addShape(polyline)
    .addShape(polygon)
    .addShape(texturedQuad)
    .build()

val collectionId = shapesController.add(collection) ?: return

7. ShapesController.remove — 移除形状集合

1
2
3
fun remove(
    collectionId: ShapesController.Id
)
参数 类型 说明
collectionId ShapesController.Id add 返回的集合 ID

示例代码：

1
shapesController.remove(collectionId)

如果同一集合中包含多个形状，remove 会一次性清除集合内全部形状；需要逐个控制时请将每个形状放入独立的集合。

8. ShapesController.setAlphaValue — 调整集合透明度

1
2
3
4
fun setAlphaValue(
    collectionId: ShapesController.Id,
    alpha: Float
)
参数 类型 说明
collectionId ShapesController.Id 要调整透明度的集合 ID
alpha Float 透明度，SDK 自动 clamp 到 0.0f ~ 1.0f

示例代码（用 ValueAnimator 做淡入淡出）：

1
2
3
4
5
6
7
ValueAnimator.ofFloat(0f, 1f).apply {
    duration = 400
    addUpdateListener {
        shapesController.setAlphaValue(collectionId, it.animatedValue as Float)
    }
    start()
}

9. ShapesController.setViewValue — 动态写入 TSS 变量

适用于在不重建形状的情况下，按业务状态动态改变叠加层的颜色 / 透明度等。文档注明该 API 主要面向 EV 续航外圈多边形 等场景。 重载一：Float

1
fun setViewValue(name: String, value: Float)
参数 类型 说明
name String TSS 变量名（不带 $）
value Float 浮点值（如不透明度）

重载二：String

1
fun setViewValue(name: String, value: String)
参数 类型 说明
name String TSS 变量名
value String 字符串值

重载三：颜色

1
fun setViewValue(name: String, @ColorInt value: Int)
参数 类型 说明
name String TSS 变量名
value @ColorInt Int 颜色值（ARGB）

TSS 中变量定义示例：

1
2
3
4
settings {
    overlay-color: $overlay-color;
    overlay-opacity: $overlay-opacity;
};

示例代码：

1
2
3
4
5
6
7
8
// 颜色（ARGB int）
shapesController.setViewValue("overlay-color", Color.parseColor("#FF4CAF50"))

// 透明度（0.0 ~ 1.0）
shapesController.setViewValue("overlay-opacity", 0.35f)

// 字符串（例如样式 token）
shapesController.setViewValue("overlay-style", "danger")

注意事项

  • ShapesController 须在 MapView.onReady 之后获取与使用。
  • add(collection) 失败时返回 null，必须判空。
  • Polygon 至少 3 个顶点，TexturedQuad 必须 4 个顶点；点位顺序错误会导致形状被翻转或不可见。
  • TexturedQuad 使用的图片需要 RGBA 格式（PNG 推荐）；大图建议事先压缩。
  • TSS 中未定义对应变量时，setViewValue 不会报错但也不会生效，调试时请确认 TSS 是否包含该 key。
  • 与 Annotation 不同：Shape 面向矢量几何叠加；点状 POI / 自定义图标请参考 Annotation。
